P. 26

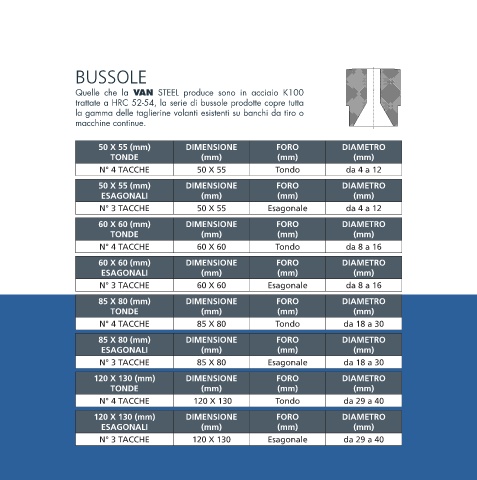

BUSSOLE
Quelle che la VAN STEEL produce sono in acciaio K100
trattate a HRC 52-54, la serie di bussole prodotte copre tutta
la gamma delle taglierine volanti esistenti su banchi da tiro o
macchine continue.
50 X 55 (mm) DIMENSIONE FORO DIAMETRO
TONDE (mm) (mm) (mm)
N° 4 TACCHE 50 X 55 Tondo da 4 a 12
50 X 55 (mm) DIMENSIONE FORO DIAMETRO
ESAGONALI (mm) (mm) (mm)
N° 3 TACCHE 50 X 55 Esagonale da 4 a 12
60 X 60 (mm) DIMENSIONE FORO DIAMETRO
TONDE (mm) (mm) (mm)
N° 4 TACCHE 60 X 60 Tondo da 8 a 16
60 X 60 (mm) DIMENSIONE FORO DIAMETRO
ESAGONALI (mm) (mm) (mm)
N° 3 TACCHE 60 X 60 Esagonale da 8 a 16
85 X 80 (mm) DIMENSIONE FORO DIAMETRO
TONDE (mm) (mm) (mm)
N° 4 TACCHE 85 X 80 Tondo da 18 a 30
85 X 80 (mm) DIMENSIONE FORO DIAMETRO
ESAGONALI (mm) (mm) (mm)
N° 3 TACCHE 85 X 80 Esagonale da 18 a 30
120 X 130 (mm) DIMENSIONE FORO DIAMETRO
TONDE (mm) (mm) (mm)
N° 4 TACCHE 120 X 130 Tondo da 29 a 40
120 X 130 (mm) DIMENSIONE FORO DIAMETRO
ESAGONALI (mm) (mm) (mm)
N° 3 TACCHE 120 X 130 Esagonale da 29 a 40
