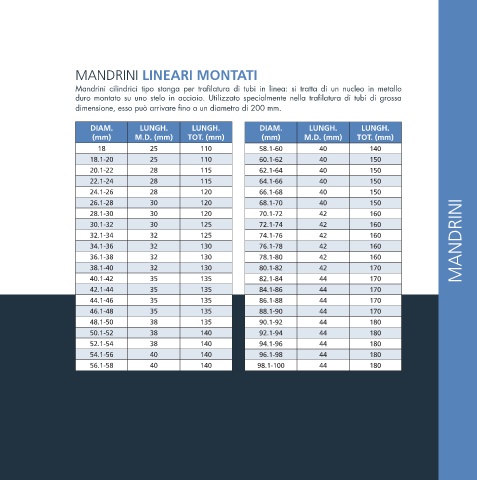

MANDRINI LINEARI MONTATI

Mandrini cilindrici tipo stanga per trafilatura di tubi in linea: si tratta di un nucleo in metallo
duro montato su uno stelo in acciaio. Utilizzato specialmente nella trafilatura di tubi di grossa
dimensione, esso può arrivare fino a un diametro di 200 mm.

DIAM. LUNGH. LUNGH. DIAM. LUNGH. LUNGH.
(mm) M.D. (mm) TOT. (mm) (mm) M.D. (mm) TOT. (mm)
18 25 110 58.1-60 40 140
18.1-20 25 110 60.1-62 40 150
20.1-22 28 115 62.1-64 40 150
22.1-24 28 115 64.1-66 40 150
24.1-26 28 120 66.1-68 40 150
26.1-28 30 120 68.1-70 40 150
28.1-30 30 120 70.1-72 42 160
30.1-32 30 125 72.1-74 42 160
32.1-34 32 125 74.1-76 42 160
34.1-36 32 130 76.1-78 42 160 MANDRINI
36.1-38 32 130 78.1-80 42 160
38.1-40 32 130 80.1-82 42 170
40.1-42 35 135 82.1-84 44 170
42.1-44 35 135 84.1-86 44 170
44.1-46 35 135 86.1-88 44 170
46.1-48 35 135 88.1-90 44 170
48.1-50 38 135 90.1-92 44 180
50.1-52 38 140 92.1-94 44 180
52.1-54 38 140 94.1-96 44 180
54.1-56 40 140 96.1-98 44 180
56.1-58 40 140 98.1-100 44 180
