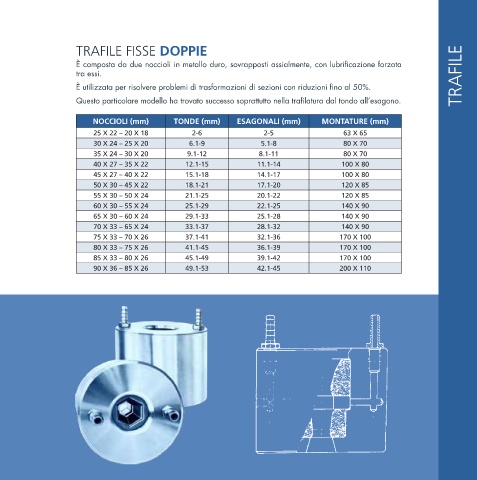

TRAFILE FISSE DOPPIE

È composta da due noccioli in metallo duro, sovrapposti assialmente, con lubrificazione forzata
tra essi. TRAFILE
È utilizzata per risolvere problemi di trasformazioni di sezioni con riduzioni fino al 50%.
Questo particolare modello ha trovato successo soprattutto nella trafilatura dal tondo all’esagono.

NOCCIOLI (mm) TONDE (mm) ESAGONALI (mm) MONTATURE (mm)
25 X 22 – 20 X 18 2-6 2-5 63 X 65
30 X 24 – 25 X 20 6.1-9 5.1-8 80 X 70
35 X 24 – 30 X 20 9.1-12 8.1-11 80 X 70
40 X 27 – 35 X 22 12.1-15 11.1-14 100 X 80
45 X 27 – 40 X 22 15.1-18 14.1-17 100 X 80
50 X 30 – 45 X 22 18.1-21 17.1-20 120 X 85
55 X 30 – 50 X 24 21.1-25 20.1-22 120 X 85
60 X 30 – 55 X 24 25.1-29 22.1-25 140 X 90
65 X 30 – 60 X 24 29.1-33 25.1-28 140 X 90
70 X 33 – 65 X 24 33.1-37 28.1-32 140 X 90
75 X 33 – 70 X 26 37.1-41 32.1-36 170 X 100
80 X 33 – 75 X 26 41.1-45 36.1-39 170 X 100
85 X 33 – 80 X 26 45.1-49 39.1-42 170 X 100
90 X 36 – 85 X 26 49.1-53 42.1-45 200 X 110
